    今天来分析这个带弧角的玻璃幕墙隔断造型的创建
    学过幕墙的同学都知道,我们的竖挺和嵌板是不支持曲面的,

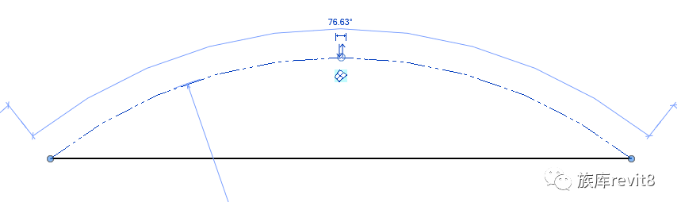

    当我们创建曲面的时候会出现这个情况
    软件直接给你简化成一个现代了,当弧角很大的时候分小段还可以接受,当我们分大段的时候,弧角基本不好体现出来,

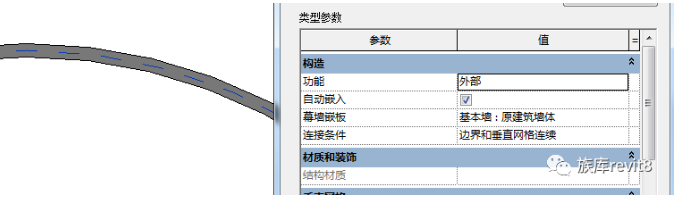

    那么我们可以从另外一个角度来出发,用墙来代替我们嵌板和横向的竖挺

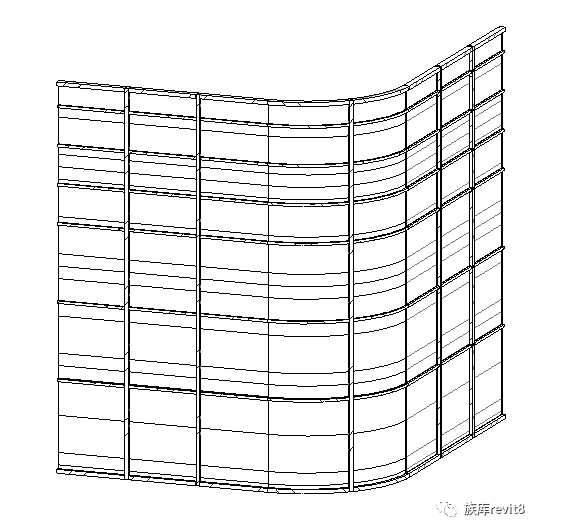

    看到我们用了基本墙做嵌板后我们的幕墙弯了!弯了!

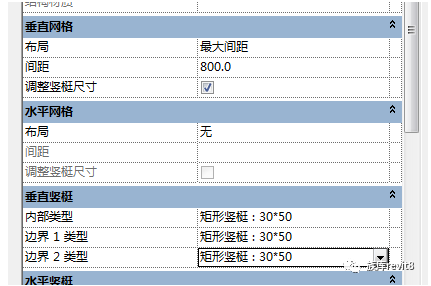

    这个时候只添加我们的竖向的竖挺结构就可以了

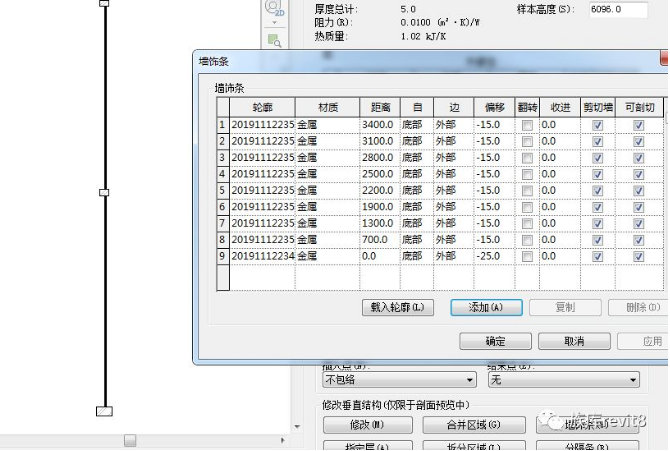

    来添加一个这样的墙做我们的嵌板使用,运用好我们的墙饰条

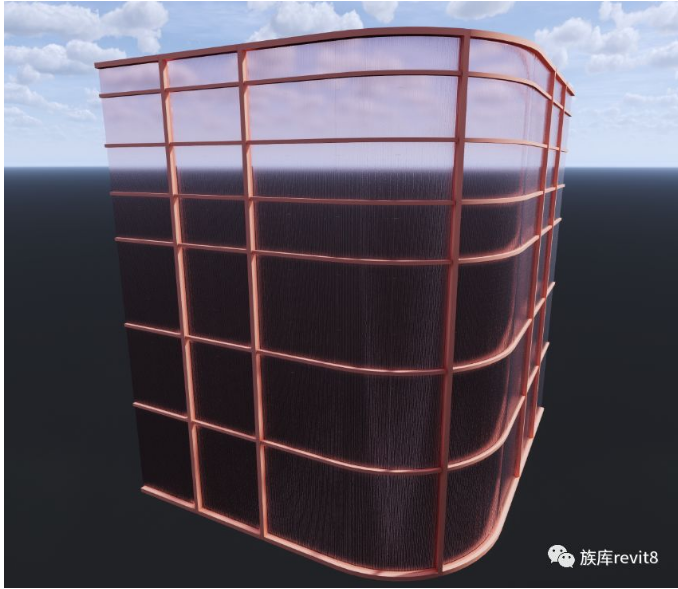

    载入刚才的墙类型,我们的幕墙呈现了我们想要的一个效果了,可以调整下材质,来渲染一下看看
    还可以,是我们要的结构
