    今天来分析下这个混合阶梯的创建方法
    类似的场景其实可以用多种方式创建,今天我们先来分享一个相对简单点的一个做法,用我们的楼梯功能来替代,用楼梯功能替代的好处是不局限于类似的直线跑端,可以是曲线行的,缺点是材质和造型的复杂度上有所欠缺。
    这样的一个混合楼梯基本用两种格式的楼梯就可以创建好
    开始我们的创建
    先创建我们的主体,大的台阶,尺寸暂定450*660
    我们要统一高度2800

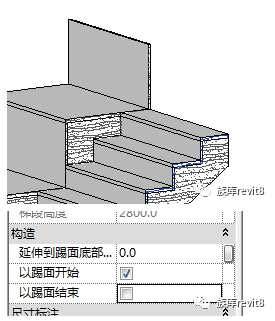

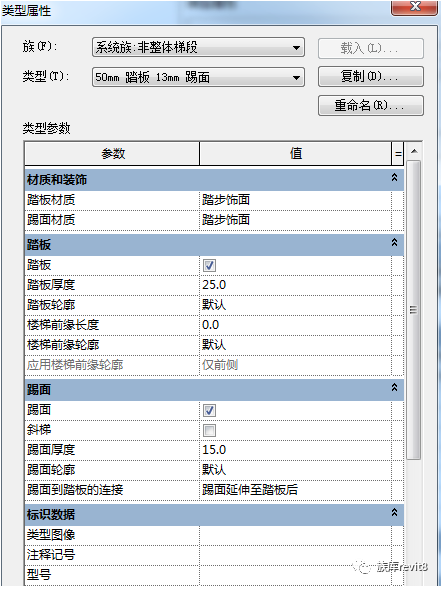

    根据需要调整踏板和踢面的厚度,也可以添加对应的前沿轮廓

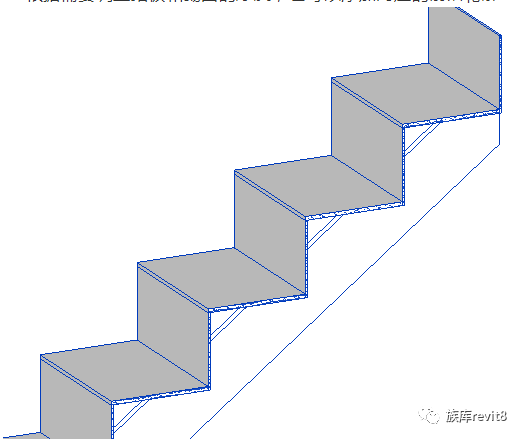

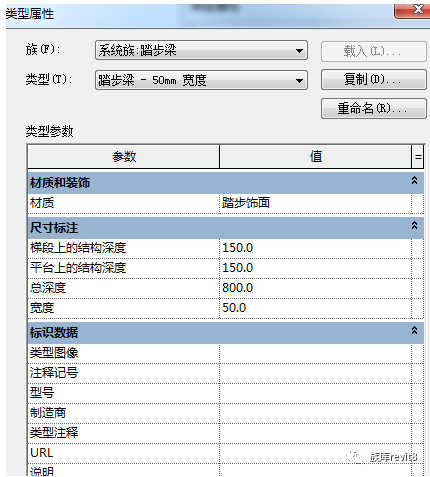

    侧板为封闭,我们调整踏步梁来实现

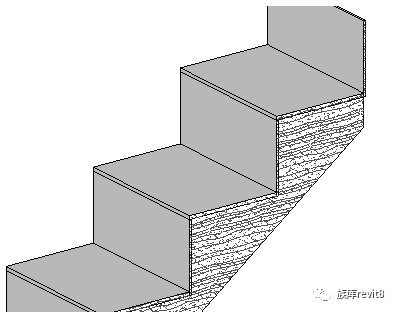

    已经封闭
    下一步再创建小梯段

    以踢面结束去掉

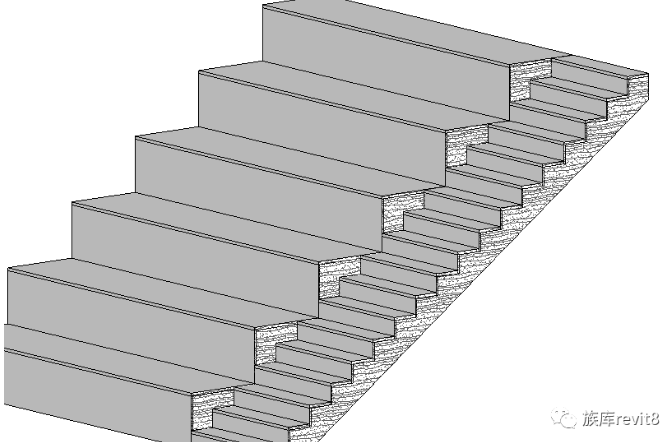

    达到我们想要的效果,在计算大小梯段的时候一定算清他们的踢面数和高度想吻合
    我们来渲染一下效果
    测试效果还行
    以后再遇到这样的大楼梯的东西我们就可以直接载入创建楼梯,不用再去设置各个的参数了,
    好了,满足了我们的效果
