    分析制作参数化的概念树
    分析构建难点是我们的抽象树干,树冠部分直接用我们的楼板来创建就可以,方便快捷,
    那么树干部分的难点在上面的树杈是三维空间中的不规则方向的延伸
    那么我们的关键是要做一个可以在三维空间任意方向绘制的线性族

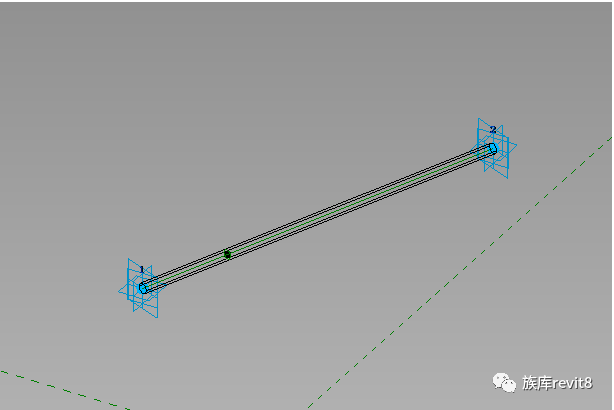

    A.先创建一个基于两点自适应的常规族
    如下图
    不太明白的同学可以学习下自适应点的原理
    (它会在两点之间创建我们需要的圆形)
    B.这里再创建我们的树干,比较简单就一个圆柱体,但是注意我们的自适应族只能载入到自适应族里面,所以我们必须要用自适应族来创建我们的树干部分

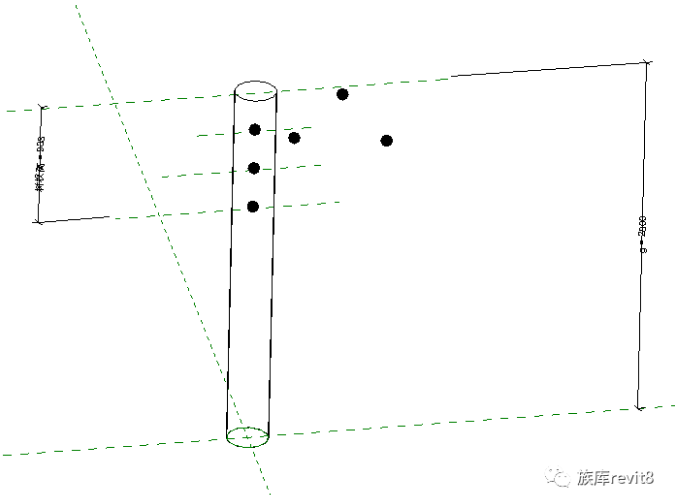

    创建完我们的树干就要去创建我们的参照点,服务我们后面载入的两点适应族,防止我们后期参数让树冠比例不合适,我们需要给它的参照点定高程,我的最下端是在1/3的位置
    我们载入刚才的族文件进行对应的点连接就行

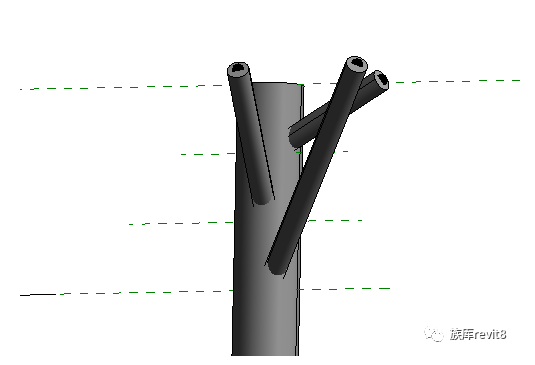

    连接之后的效果
    现在可以在我们的项目中添加它的树冠部分了,

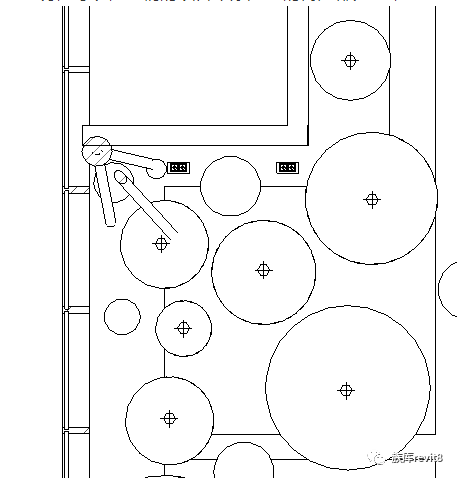

    通过天花快速创建它的树冠部分

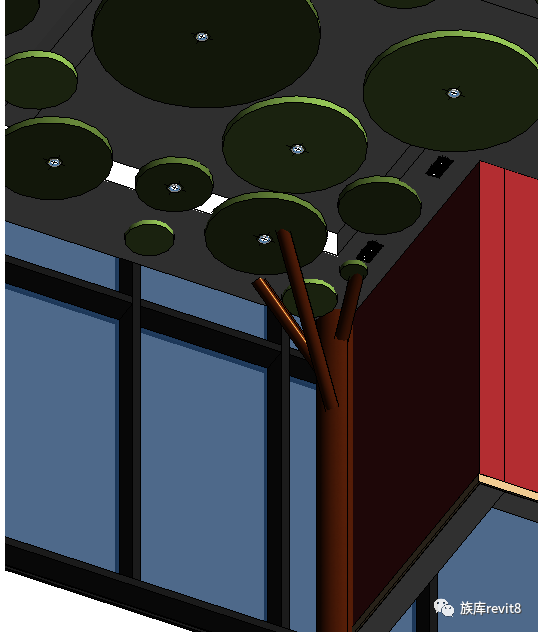

    观察模型基本达到我们的需求
    好了调整材质可以渲染了
    效果还行,以后做儿童空间系列的可以用了
