    包柱圆形层板柜
    分析这个造型,除了常规的造型外,主要是直线阵列和环形阵列的应用
    元素分析
    a.圆形柱体     b.层板      c.圆管支柱
    开始我们的建模

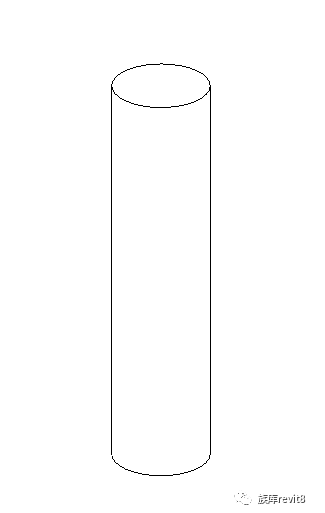

    公制柱,圆形柱体

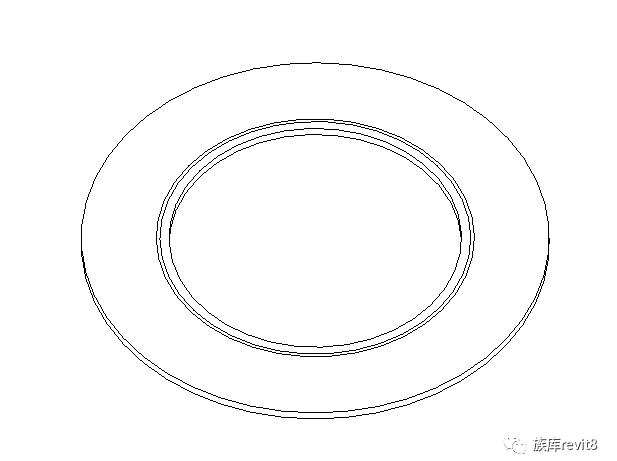

    开始我们的层板效果,公制常规
    做好一个就可以载入到我们的柱子族里了

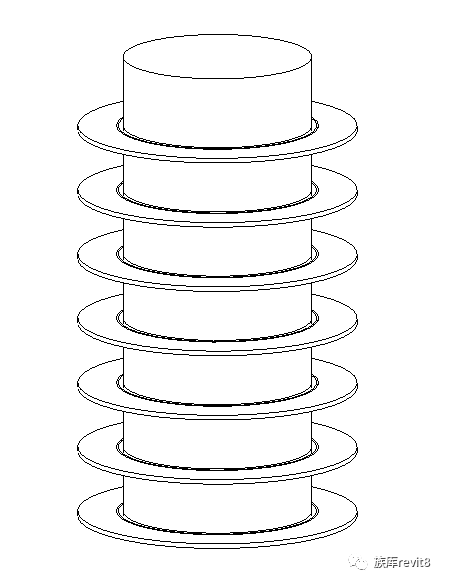

    阵列完成效果

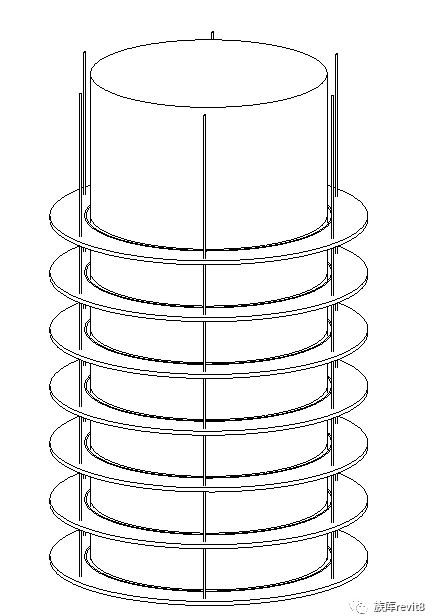

    开始添加我们四周的圆柱支撑

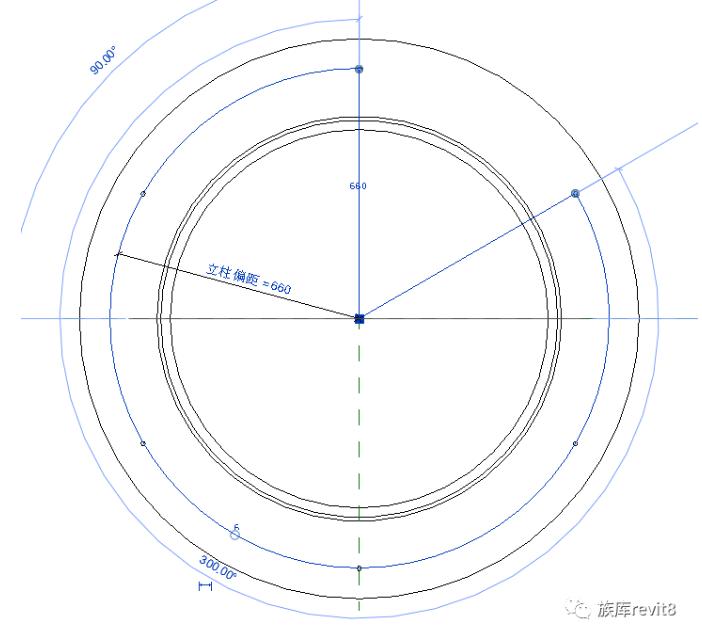

    主要弧形阵列的标注方式,标注阵列半径
    完成模型,达到参数化需求
    现在来调整材质
    满足了我们的需求,以后项目中就可以用它包各种尺寸的柱子了,又一个一键化,哈哈
