旋转三角形柱隔断建模分析

2
回复
770
查看
[复制链接]
  • TA的每日心情
    慵懒
    2022-1-5 16:56
  • 签到天数: 18 天

    [LV.4]偶尔看看III

    1325

    主题

    1552

    帖子

    2万

    积分

    管理员

    Rank: 9Rank: 9Rank: 9

    积分
    23074
    发表于 2019-11-6 00:11 | 显示全部楼层 |阅读模式

    马上注册,查找你最需要的族文件,和BIM建模技巧。

    您需要 登录 才可以下载或查看,没有帐号?立即注册

    x
    每日一技

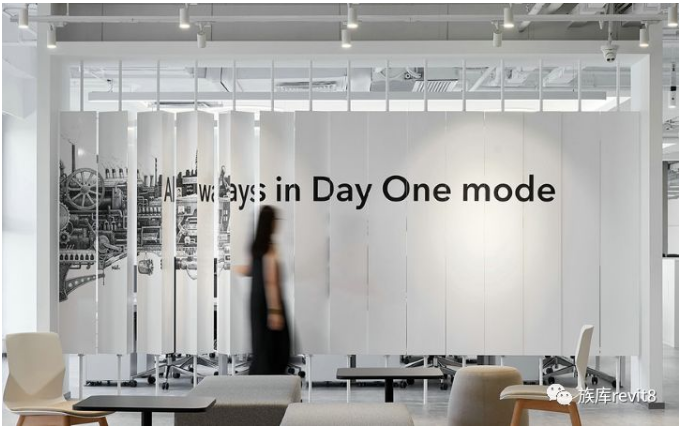

    三角旋转柱隔断观察主体,一个外框,里面是独立旋转的三角柱,我们要想实现这个模型的一键化,通过分析后大框架用基于线的常规模型最好。
    难点可能就是立面的可以旋转的三角柱子,并且满足长度上的参数化。

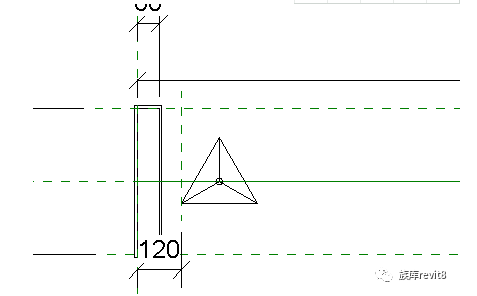

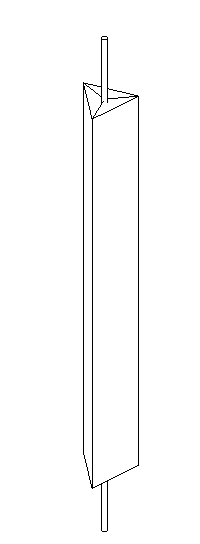

    我们先来做好他的零件一个三角柱
    因为他的三面是不同的广告画面,所以要分开面来完成,需要注意的是三个面的材质参数

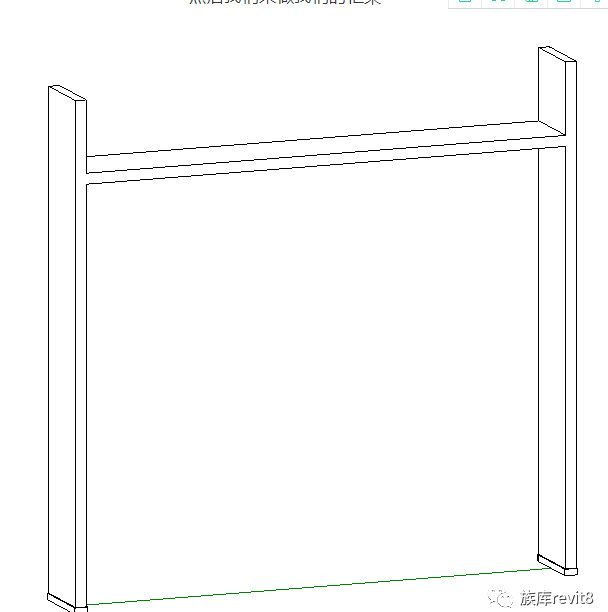

    然后我们来做我们的框架
    做好我们的框架构建,注意你需要参数化的地方添加标签
    现在就可以载入刚才的那个三角柱了

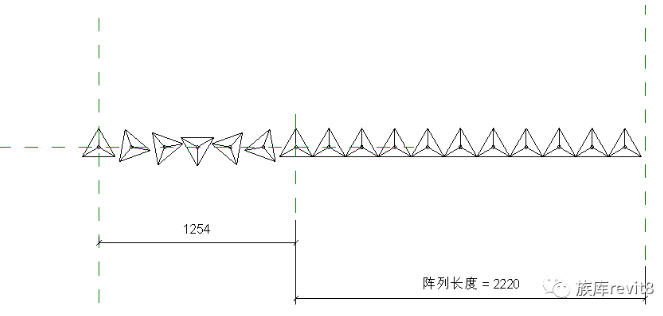

    因为我们无法确认每次的应用长度都刚好是三角柱子的整数,所以我们需要在做一次嵌套,单独先把阵列拿出去,

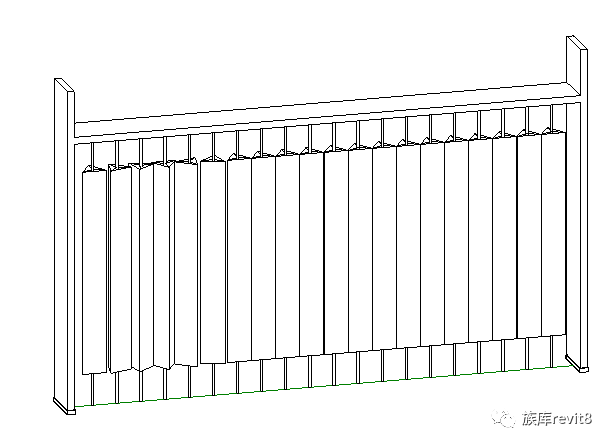

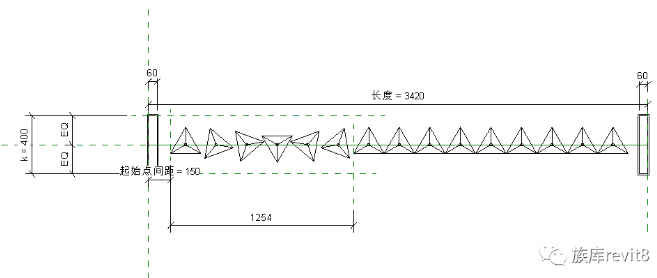

    载入到我们的大框架内

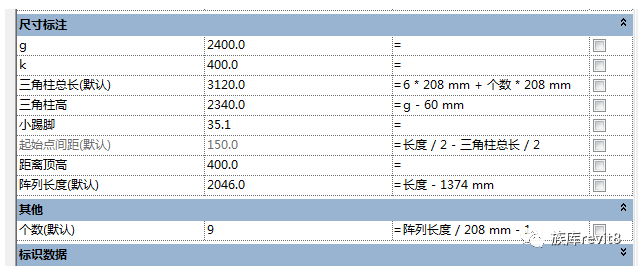

    注意下这个参数的设置,相对有点绕了,为了让我们的三角柱组合可以在中间的位置
    满足我们的需求

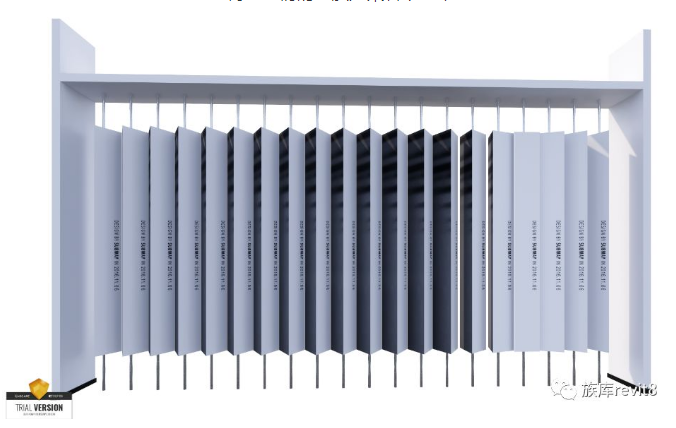

    调整我们的材质渲染看下效果
    观察效果基本满足我们的需求


    有需要展示的造型请留言,我们会在后面的每日一技为你解答
    关注revit8,每日分享室内BIM建模技巧
