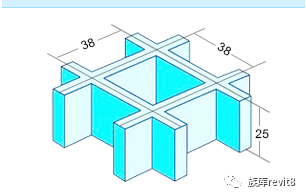

    分析这个隔断基本为玻璃钢格栅,根据实际情况在做弧形分割的时候我们是用切割分段来做

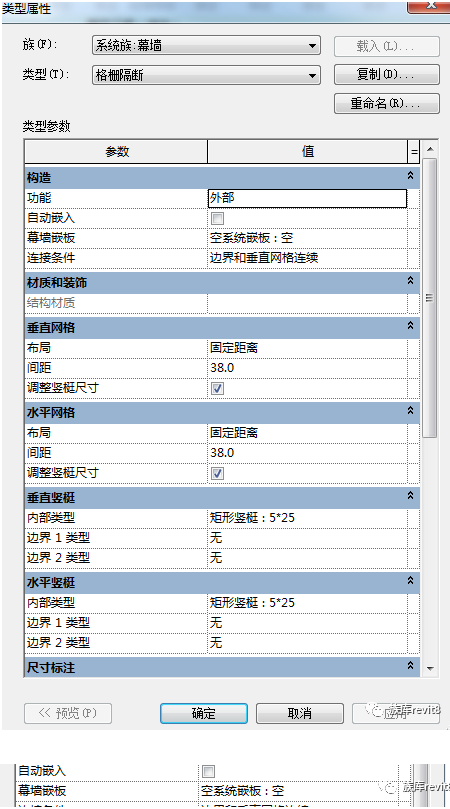

    设置幕墙参数

    划重点
    切记嵌板要用空,不能是无,在这里的无不代表是空心的!
    新建对应的竖挺尺寸,常规矩形我们一般直接在这里新建就行,不用去做竖挺族,竖挺族主要是用在形体相对复杂的结构。

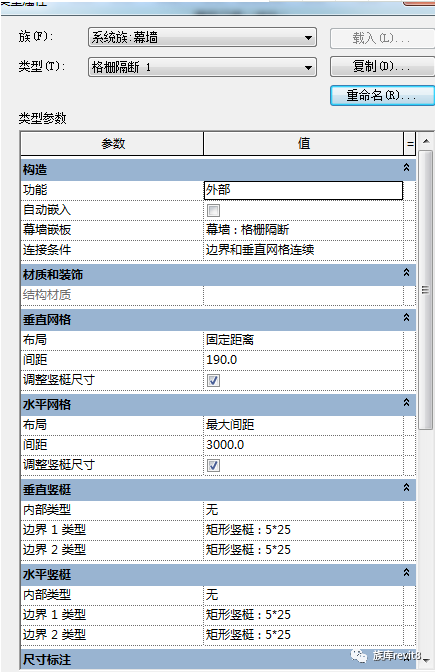

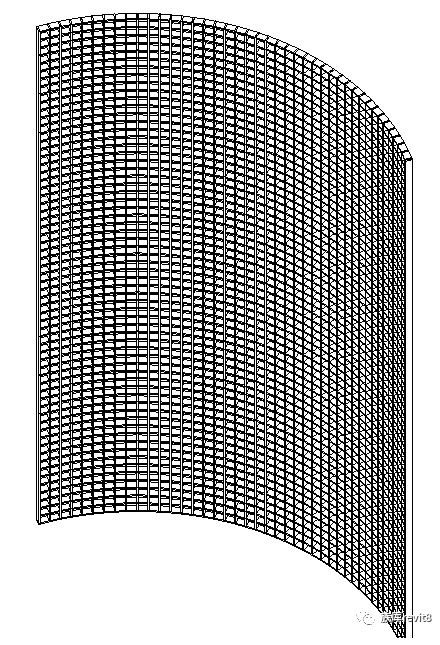

    现阶段绘制会生成这样相对圆滑的弧形,但是会有一个问题需要注意,太小的分割会让我们的项目反映比较慢,除非土豪电脑,那么为了缓解卡顿,我们可以给它再做二次幕墙嵌套,这样可以缓解很多,如图所示
    缺点就是没有那个圆滑,这个的逻辑是用刚才的幕墙做这个的嵌板去使用,相当于把很多小格子变成一个大的格子,参数看图

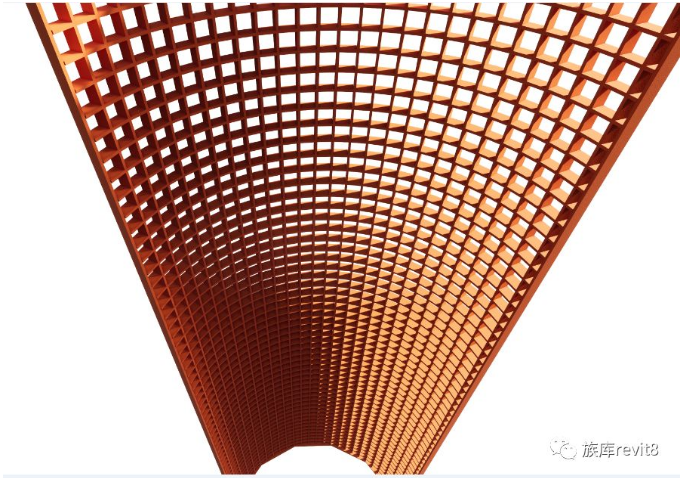

    我们来渲染观看下效果

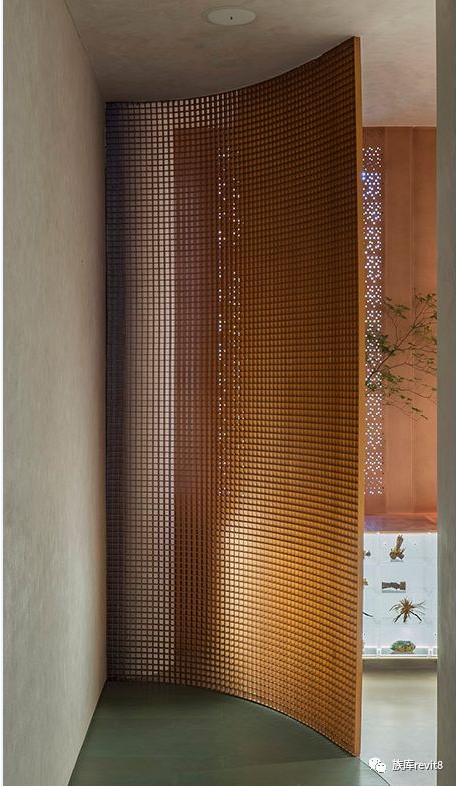

    和我们的实景是一样的啦,哈哈哈



    有需要展示的造型请留言,我们会在后面的每日一技为你解答
