    水疗背景墙建模分享

    首先看图是有亚克力等大小盒子组成,并内嵌到墙里,不同的是每个里面的蓝色液体不等高。
    根据这个情况可以用幕墙功能来进行拆解,方便我们在自己项目里的随机大小的应用。
    废话不多说,开始建模

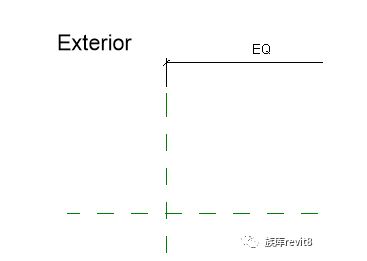

    建立幕墙墙板族
    注意内外

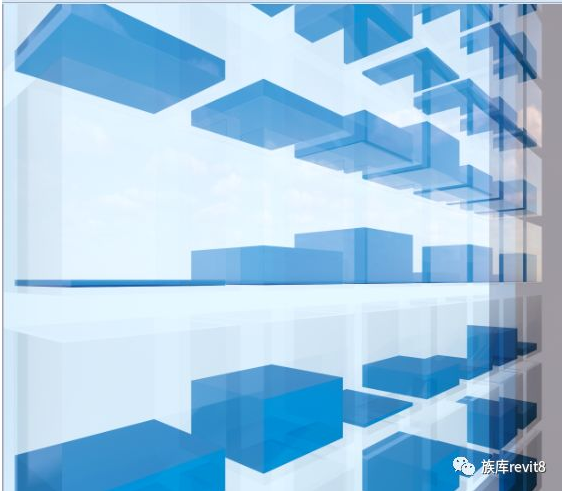

    很多人只会在嵌板族内做平面的,其实我们可以给他三维话,就会多出很多维度,根据我们要实现的造型,我们大致做出这样的一个单元块,像切豆腐一样。
    看这个造型一半是在造型墙内部,所以我们要用幕墙的自剪切功能来处理

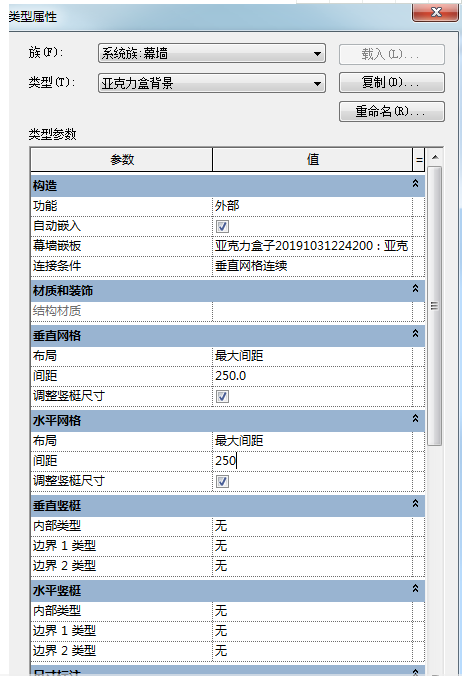

    注意参数

    特别这个地方

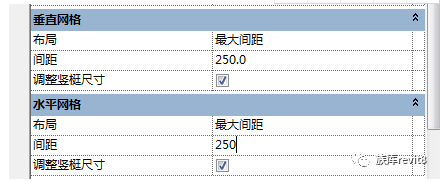

    格子含缝隙基本最大尺寸在250

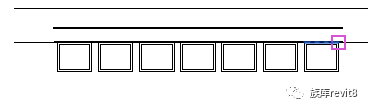

    绘制幕墙内嵌的时候注意如果幕墙中心线是贴着墙体表皮是不会剪切的,所以要让中心线一点是偏移到墙内才可以

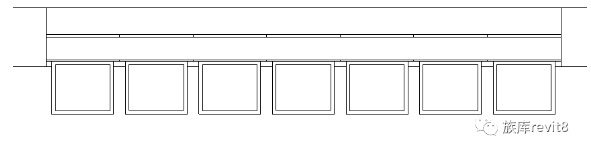

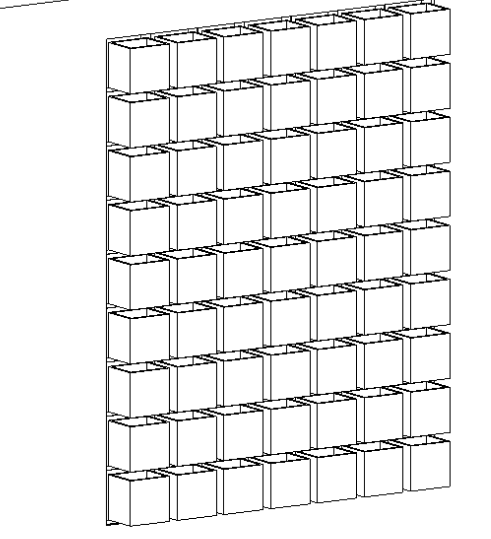

    明显可以看到我们的墙体自动剪切了

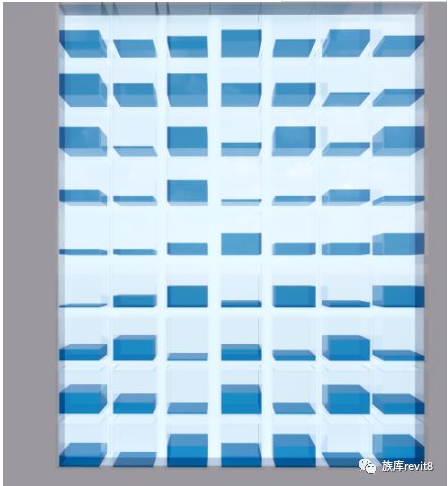

    现在看到基本面满足需求,但是里面的液体全是统一的,为了做不规则效果,我们可以复制三到四种亚克力盒子进行随机替换
    满足了我们的基本要求
